Cầu chì là gì? Nguyên lý hoạt động và phân loại

Cầu chì là gì? Đây là một câu hỏi phổ biến khi tìm hiểu về các thiết bị bảo vệ mạch điện. Cầu chì là một thành phần quan trọng trong hệ thống điện, giúp ngăn chặn nguy cơ quá tải và ngắn mạch bằng cách tự động ngắt dòng điện khi phát hiện sự cố. Với nguyên lý hoạt động đơn giản và hiệu quả, cầu chì đã trở thành một thiết bị không thể thiếu để bảo vệ an toàn cho các thiết bị điện trong gia đình và công nghiệp.

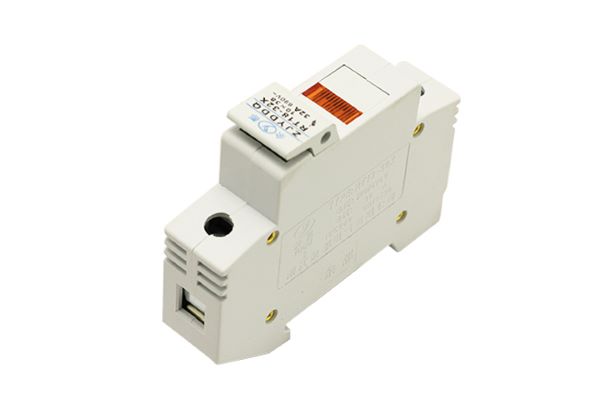

Cầu chì là gì?

Cầu chì hay còn gọi là khí cụ điện, là một linh kiện điện tử quan trọng, được dùng để bảo vệ thiết bị và hệ thống điện khỏi sự cố ngắn mạch, ngăn chặn nguy cơ cháy nổ. Nó đảm nhận vai trò bảo vệ các đường dây dẫn, mạch điện và thiết bị điện khi quá dòng, quá tải, quá áp.

Cầu chì được lắp đặt trực tiếp vào hệ thống điện, nằm giữa dây dẫn và các thiết bị điện. Với thiết kế đơn giản, kích thước nhỏ gọn và chi phí thấp, cầu chì là lựa chọn phổ biến trong các hệ thống điện hiện nay.

Phần dây chảy của cầu chì được làm từ kim loại có điểm nóng chảy thấp như thiếc, chì hoặc cadimi. Khi có sự cố dòng điện quá tải, dây chảy trong cầu chì sẽ nóng chảy và cắt nguồn điện trước khi hệ thống bị hỏng nặng. Nếu thay thế bằng dây đồng, dây sắt hoặc các kim loại có điểm nóng chảy cao, dây sẽ không nóng chảy kịp thời, dẫn đến nguy cơ nguy hiểm.

Cầu chì còn có nhiệm vụ giữ cho dòng điện luôn ở mức an toàn bằng cách tự động ngắt mạch khi dòng điện vượt quá giới hạn. Thực tế, cầu chì thường xuất hiện trong các thiết bị điện tử như máy tính, đèn, nguồn điện, máy ảnh và nhiều thiết bị khác. Nếu không có cầu chì, khi xảy ra sự cố, hệ thống dây điện và thiết bị có thể bị hư hỏng nghiêm trọng, thậm chí dẫn đến cháy nổ.

Cấu tạo của cầu chì chi tiết

Cấu tạo của cầu chì khá đơn giản, với thành phần quan trọng nhất là dây chì được mắc nối tiếp giữa hai đầu dây dẫn trong mạch điện. Linh kiện này thường được lắp đặt sau nguồn điện chính và trước các thiết bị cần bảo vệ trong mạch điện, nhằm ngăn chặn sự cố quá tải. Ngoài ra, các bộ phận khác như chấu mắc, nắp cầu chì và hộp giữ cầu chì có thể thay đổi tùy theo loại cầu chì và yêu cầu thẩm mỹ.

Phần tử ngắt mạch

Phần tử ngắt mạch là bộ phận chính, có điện trở rất nhỏ, đảm nhiệm vai trò cảm nhận dòng điện đi qua. Bộ phận này thường được làm dưới dạng dây hoặc băng mỏng và chế tạo từ các kim loại có độ dẫn cao như bạc hoặc đồng.

Vật liệu lấp đầy

Vật liệu lấp đầy có nhiệm vụ hấp thụ năng lượng do hồ quang sinh ra và đảm bảo tính cách điện khi xảy ra hiện tượng ngắn mạch. Loại vật liệu này thường được làm từ hạt silicat và bao quanh phần tử ngắt mạch bên trong thân cầu chì.

Thân của cầu chì

Thân cầu chì thường được làm từ thủy tinh, ceramic hoặc vật liệu tương đương với gốm sứ. Nó có độ bền cơ học cao và khả năng dẫn nhiệt tốt, giúp bảo vệ dây chì khỏi những tác động đột ngột khi sử dụng lâu dài.

Các đầu nối

Các đầu nối giữ vai trò cố định cầu chì trên thiết bị đóng ngắt mạch, đảm bảo tiếp xúc điện ổn định. Với từng loại cầu chì khác nhau, nhà sản xuất sẽ điều chỉnh vật liệu và thiết kế tương ứng, thậm chí, một số cầu chì hiện đại có cấu tạo phức tạp hơn nhằm đáp ứng tốt hơn nhu cầu sử dụng của khách hàng.

Nguyên lý hoạt động của cầu chì hiện nay

Cầu chì hoạt động dựa trên nguyên lý tự uốn cong hoặc nóng chảy để tách khỏi mạch điện khi dòng điện trong mạch tăng đột ngột. Khi dòng điện vượt quá ngưỡng an toàn, cầu chì sẽ ngắt mạch, bảo vệ các linh kiện điện tử khỏi nguy cơ hư hại do quá tải.

Để hiểu rõ hơn về cách hoạt động của cầu chì, chúng ta có thể xem xét hai tình huống khi mạch hoạt động với dòng điện định mức và khi xảy ra ngắn mạch, cụ thể như sau:

• Khi mạch điện hoạt động bình thường, dòng điện định mức chạy qua cầu chì mà không gây ra bất kỳ hư hại nào. Điều này là do sự cân bằng nhiệt đã được thiết lập, không ảnh hưởng đến các phần tử của cầu chì. Chì với nhiệt độ nóng chảy khoảng 327 độ C, là vật liệu lý tưởng cho cầu chì vì khả năng tan chảy dễ dàng khi quá tải.
• Khi dòng điện vượt quá mức an toàn, dây chì trong cầu chì sẽ đạt đến nhiệt độ nóng chảy và tan ra, ngăn cản dòng điện tiếp tục lưu thông qua mạch. Sau khi cầu chì bị kích hoạt, dây chì cần được thay thế để đảm bảo mạch điện tiếp tục được bảo vệ trước những sự cố quá tải.

Cầu chì tự động ngắt nguồn điện để phòng tránh cháy nổ và hư hỏng thiết bị. Do dây cầu chì được làm từ kim loại dễ nóng chảy, nếu mạch điện có hiện tượng quá tải hoặc chập điện, dây chì sẽ nóng chảy và ngắt mạch. Khi quá dòng càng lớn, thời gian cắt mạch sẽ càng nhanh, điều này thể hiện rõ đặc tính bảo vệ của cầu chì.

Các ký hiệu cầu chì trong mạch điện tử

Để giúp người dùng dễ dàng nhận diện và phân biệt các loại cầu chì trong mạch điện, nhà sản xuất thường in ký hiệu trên bề mặt cầu chì hoặc bao bì sản phẩm. Dưới đây là một số ký hiệu cầu chì trong sơ đồ mạch điện mà bạn cần nắm rõ:

• F: Cầu chì tác động nhanh (Fast-acting fuse).
• T: Cầu chì trễ thời gian (Time-delay fuse).
• FF: Cầu chì kép tác động nhanh (Fast-acting dual-element fuse).
• J: Cầu chì chống nước (Waterproof fuse).
• H: Cầu chì chống ồn (Noise-resistant fuse).
• L: Cầu chì kích thước nhỏ (Small fuse).
• M: Cầu chì kích thước lớn (Large fuse).
• G: Cầu chì chống rung (Vibration-resistant fuse).

Các tiêu chí để phân loại cầu chì phổ biến

Ngày nay, cầu chì đã trải qua nhiều cải tiến và được sản xuất với nhiều kiểu dáng, mẫu mã khác nhau, mang đến nhiều lựa chọn đa dạng cho người tiêu dùng. Hãy cùng tham khảo các thông tin dưới đây để hiểu rõ về cách phân loại cầu chì theo các tiêu chí khác nhau, giúp bạn thuận tiện hơn trong việc mua sắm và sử dụng.

Phân loại theo môi trường hoạt động

Cầu chì được lắp đặt trong các thiết bị hoặc hệ thống điện thông minh trong nhà và dựa vào môi trường hoạt động, cầu chì có thể được chia thành 3 loại chính:

• Cầu chì cao áp: Sử dụng trong các hệ thống có hiệu điện thế lên đến 115.000V AC.
• Cầu chì hạ áp (hạ thế): Dùng cho các công trình nhỏ như nhà ở, doanh nghiệp vừa và nhỏ.
• Cầu chì nhiệt: Bảo vệ các thiết bị khỏi quá tải nhiệt, ứng dụng trong lò vi sóng, động cơ điện, tủ lạnh, nồi cơm điện và các thiết bị điện khác.

Phân loại theo cấu tạo

Dựa trên cấu tạo, hình dáng và các bộ phận, cầu chì hiện nay có thể chia thành 4 loại:

• Cầu chì loại hở: Không có lớp vỏ bao bọc.
• Cầu chì loại vặn: Có ren vặn vào mạch điện, dễ tháo lắp để thay thế.
• Cầu chì loại hộp: Được đặt trong hộp kín.
• Cầu chì ống: Được bọc trong ống thủy tinh.

Phân loại theo đặc điểm trực quan

Ngoài yếu tố môi trường và cấu tạo, cầu chì còn có thể phân loại dựa trên các đặc điểm nổi bật mà chúng ta dễ dàng quan sát:

• Cầu chì sứ: Có đế bằng sứ, an toàn khi tháo lắp, phổ biến trong hệ thống dây điện và các ngành công nghiệp nhỏ.
• Cầu chì ống: Có dạng hình ống với các thành phần như đế và dây chì nối với ống làm từ vật liệu trong suốt.
• Cầu chì hộp: Vỏ ngoài bằng nhựa cao cấp, thường dùng trong các công trình dân dụng.
• Cầu chì nổ (hạt nổ): Có cơ chế kích nổ hạt bên trong để ngắt mạch khi dòng điện vượt mức.
• Cầu chì tự rơi: Khi bị cháy, thiết bị sẽ tự động rơi xuống, thường dùng để bảo vệ điện áp ngoài trời.

Phân loại theo số lần sử dụng

Dựa vào số lần sử dụng, cầu chì có thể chia thành các loại:

• Cầu chì dùng một lần.
• Cầu chì có thể thay dây.
• Cầu chì tự nối lại sau khi ngắt mạch.

Phân loại cầu chì phổ biến hiện nay

Trên thị trường hiện nay, có rất nhiều loại cầu chì khác nhau nhằm đáp ứng nhu cầu sử dụng đa dạng của người dùng. Dưới đây là một số loại cầu chì phổ biến, giúp bạn dễ dàng lựa chọn loại phù hợp với mục đích sử dụng của mình.

Cầu chì điện 1 chiều (DC)

Cầu chì điện 1 chiều có kích thước nhỏ gọn và hoạt động rất ổn định. Tuy nhiên, việc ngắt mạch gặp khó khăn hơn và thường xảy ra hiện tượng hồ quang điện giữa các dây dẫn nóng chảy do dòng điện một chiều có giá trị lớn hơn 0 và không đổi. Để hạn chế tình trạng này, cầu chì DC được thiết kế với các điện cực cách xa nhau nhằm ngăn ngừa việc hình thành hồ quang khi dòng điện một chiều khó dập tắt. Ngoài ra, cầu chì DC có khả năng bảo vệ hiệu quả cho các bộ pin và mô đun pin, cũng như xử lý các dòng lỗi DC hiệu quả. Do đó, kích thước của cầu chì DC thường lớn hơn cầu chì xoay chiều (AC) và được thiết kế phù hợp cho các thiết bị sử dụng dòng điện một chiều.

Cầu chì điện 3 pha (AC)

Cầu chì 3 pha hay còn gọi là cầu chì xoay chiều, có kích thước nhỏ và hoạt động với tần số dao động 50-60 lần mỗi giây, từ giá trị nhỏ nhất đến giá trị lớn nhất. Loại cầu chì này thường được sử dụng cho các hệ thống điện 3 pha như điện hạ thế, nơi không xuất hiện hiện tượng hồ quang điện giữa các dây dẫn nóng chảy.

Cầu chì cách ly

Cầu chì cách ly được thiết kế để bảo vệ mạch điện khỏi tình trạng quá tải và ngắn mạch. Thiết bị này đáp ứng tiêu chuẩn IEC 947.3 và được sử dụng phổ biến trong các khu công nghiệp. Nó giúp đảm bảo an toàn tối đa cho người sử dụng và các thiết bị điện trong trường hợp xảy ra sự cố về điện.

Cầu chì cao áp

Cầu chì cao áp được sử dụng để bảo vệ các máy biến áp dụng cụ và các máy biến áp điện nhỏ. Loại cầu chì này thường xuất hiện trong các hệ thống điện có điện áp lên đến 115.000 vôn AC. Cầu chì cao áp được chia thành ba loại chính:

• Cầu chì ống HRC: Còn gọi là cầu chì công suất lớn, có vỏ được làm bằng thủy tinh hoặc hợp chất hóa học khác, với hai đầu nắp kim loại để tránh ảnh hưởng của môi trường bên ngoài. Bên trong, dây cầu chì được bảo vệ bằng bột cách điện để giảm thiểu nguy cơ tạo ra hồ quang điện.
• Cầu chì HRC chất lỏng: Sử dụng dòng điện lên tới 100A và điện áp 132KW. Loại này chứa cacbon tetraclorua để dập tắt hồ quang trong quá trình ngắn mạch.
• Cầu chì HRC trục xuất: Được trang bị buồng chứa axit boric để loại bỏ khí và các khí sinh ra từ hồ quang điện bên trong.

Cầu chì reset

Cầu chì reset được làm từ điện trở nhiệt dẻo, thường được sử dụng trong quân sự và hàng không vũ trụ. Nguyên lý hoạt động của loại cầu chì này dựa trên sự gia tăng nhiệt độ và điện trở khi dòng điện tăng lên, từ đó bảo vệ hệ thống.

Cầu chì hạ áp

Cầu chì hạ áp là loại phổ biến nhất trong các hoạt động hàng ngày cũng như trong sản xuất, kinh doanh. Các loại cầu chì hạ áp gồm:

• Cầu chì Kit-Kat: Làm từ sứ, dễ dàng tháo lắp và đảm bảo an toàn cao.
• Cầu chì Striker: Được sử dụng để đóng/mở mạch điện.
• Cầu chì công tắc: Sử dụng điện áp thấp hoặc trung bình, có vỏ bọc bằng kim loại.
• Cầu chì sụt áp: Bảo vệ máy biến áp ngoài trời, khi quá tải sẽ chảy ra và rơi xuống nhờ tác động của trọng lực.

Công dụng thật sự của cầu chì

Hiện nay, aptomat đang dần thay thế cầu chì trong các công trình hiện đại nhờ những tính năng vượt trội hơn. Dưới đây là một số công dụng chính của cầu chì, cùng khám phá chi tiết:

• Với cấu tạo đơn giản, kích thước nhỏ gọn và khả năng cắt dòng điện mạnh, cầu chì được sử dụng rộng rãi để bảo vệ đường dây dẫn, máy biến áp, động cơ điện, các thiết bị điện, mạch điều khiển và hệ thống chiếu sáng.
• Cầu chì còn được ứng dụng phổ biến trong các mạch điện gia dụng và hệ thống truyền tải điện.
• Một số loại cầu chì chỉ sử dụng một lần, thường được lắp đặt trong các thiết bị điện gia dụng như máy sấy tóc, máy pha cà phê, v.v.
• Cầu chì được áp dụng rộng rãi trong hệ thống điện của các nhà trọ, gia đình hoặc nhà cao tầng. Tuy nhiên, khi dòng điện bị quá tải, cầu chì có thể bị ngắt liên tục, gây gián đoạn sinh hoạt và nhu cầu sử dụng điện hàng ngày.

Ứng dụng của cầu chì trên thực tế

Cầu chì đóng vai trò thiết yếu trong việc bảo vệ mạch điện và nguồn điện, là thiết bị bắt buộc trong mỗi gia đình, xí nghiệp và công ty. Hiện nay, cầu chì ngày càng trở nên phổ biến và được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống, bao gồm:

• Thiết bị điện thông minh và điện tử: Cầu chì được sử dụng trong các thiết bị điện thông minh, thiết bị điện tử gia đình và các thiết bị công nghệ cao.
• Hệ thống phân phối điện: Linh kiện này còn được áp dụng trong các hệ thống phân phối điện như tụ điện, bộ chuyển đổi điện và máy biến áp.
• Phương tiện giao thông: Cầu chì được ứng dụng trong các máy chơi game, ô tô, xe tải và các loại phương tiện giao thông khác.
• Thiết bị văn phòng và cá nhân: Sản phẩm này cũng thường xuyên xuất hiện trong điện thoại di động, máy tính xách tay, máy in và máy quét.
• Thiết bị gia dụng: Cầu chì còn được sử dụng trong các bộ pin, màn hình LCD, máy rửa chén và máy nướng bánh mì.

Tuy nhiên, khi cầu chì bị đứt, người dùng cần chú ý thay thế bằng thiết bị chất lượng. Việc sử dụng dây đồng, kẽm hoặc nhôm để thay thế có thể gây ra hư hỏng và nguy hiểm cho bạn và gia đình.

>>>Khám phá ngay: Định nghĩa hệ thống điện trung thế

Hướng dẫn cách tự thay cầu chì dân dụng an toàn và hiệu quả

Khi cầu chì bị đứt hoặc nổ thì mọi hoạt động sinh hoạt hàng ngày như nấu ăn, làm việc và xem TV đều bị ảnh hưởng. Trong trường hợp này, bạn cần thực hiện các bước sửa chữa một cách an toàn để khôi phục lại cuộc sống bình thường.

Hướng dẫn thay cầu chì điện dân dụng đảm bảo an toàn:

Bước 1: Ngắt nguồn điện: Trước khi bắt đầu công việc thay cầu chì, hãy đảm bảo rằng bạn đã tắt nguồn điện và rút phích cắm của tất cả thiết bị điện trong nhà. Đừng quên sử dụng đồ bảo hộ để đảm bảo an toàn trong suốt quá trình làm việc.

Bước 2: Kiểm tra hệ thống điện: Sau khi ngắt nguồn điện, kiểm tra kỹ lưỡng hệ thống điện để xác định nguyên nhân gây ra sự cố với cầu chì. Việc này giúp bạn tìm ra giải pháp và ngăn ngừa tình trạng tương tự trong tương lai. Hãy tham khảo ý kiến của thợ điện chuyên nghiệp nếu cần thiết.

Bước 3: Xác định vị trí cầu chì bị hỏng: Cầu chì thường nằm trong công tơ điện hoặc hộp đấu bảng điện. Xác định vị trí chính xác của cầu chì bị hỏng trước khi thay thế.

Bước 4: Chọn cầu chì thay thế: Lựa chọn cầu chì mới có thông số kỹ thuật phù hợp với hệ thống điện của bạn. Đảm bảo rằng cầu chì mới có cường độ dòng điện bằng hoặc thấp hơn so với cầu chì cũ.

Bước 5: Thay thế cầu chì: Tháo các ốc vít ở hai đầu của cầu chì cũ, thay dây cầu chì hỏng và cuốn dây mới quanh các ốc vít trước khi siết chặt chúng.

Bước 6: Lắp đặt cầu chì: Sau khi thay thế cầu chì, lắp cầu chì vào hộp điện và bật nguồn điện để kiểm tra hoạt động của hệ thống. Nếu mọi thứ hoạt động bình thường, bạn đã hoàn tất việc thay cầu chì.

Các câu hỏi thường gặp về cầu chì

Có nên thay thế cầu chì bằng Aptomat hay không?

Aptomat và cầu chì đều có chức năng bảo vệ mạch điện khỏi quá tải và ngắn mạch bằng cách tự động ngắt dòng điện khi gặp sự cố. Tuy nhiên, 2 loại lại hoạt động theo những cách khác nhau. Cầu chì sử dụng dây chì, khi có dòng điện quá lớn, dây chì sẽ nóng chảy và đứt, từ đó ngắt mạch điện.

Ngược lại, aptomat có khả năng đóng và cắt mạch điện ở mọi trạng thái hoạt động nhờ cơ cấu bên trong. Mặc dù cầu chì ngắt mạch nhanh hơn, nhưng khi dây chì đứt, cầu chì cần phải được thay thế. Trong khi đó, aptomat có thể tiếp tục hoạt động bình thường mà không cần thay thế.

Aptomat mang lại sự tiện lợi lớn vì không cần phải thay thế sau mỗi sự cố, giúp tiết kiệm thời gian và chi phí, đồng thời giảm bớt rắc rối so với cầu chì. Tuy lắp đặt và bảo trì aptomat có thể tốn kém hơn và không phải nơi nào cũng có sẵn aptomat, nhưng trong môi trường gia đình, aptomat vẫn an toàn hơn vì các tiếp điểm điện được bảo vệ trong hộp kín. Người dùng nên cân nhắc mục đích và điều kiện kinh tế trước khi quyết định lựa chọn thiết bị bảo vệ phù hợp.

Đọc thông số cầu chì như thế nào?

Các thông số cầu chì giúp xác định khả năng hoạt động và hiệu quả bảo vệ của cầu chì trong các điều kiện khác nhau. Dưới đây là cách đọc thông số cầu chì:

• Điện áp định mức (Un): Đây là mức điện áp tối đa mà cầu chì có thể chịu mà không bị hỏng, được ghi bằng đơn vị Volt (V).
• Dòng định mức (In): Là dòng điện tối đa mà cầu chì có thể chịu trong điều kiện hoạt động bình thường mà không bị đứt, đơn vị là Ampe (A).
• Dòng không nóng chảy quy ước (Inf): Là dòng điện tối thiểu mà cầu chì không bị nóng chảy ngay lập tức. Đây là dòng điện mà cầu chì có thể chịu được trong thời gian ngắn mà không gây sự cố.
• Dòng nóng chảy qui ước (If): Là dòng điện mà khi vượt quá, cầu chì sẽ tự động chảy và ngắt mạch điện, giúp bảo vệ mạch khỏi sự cố.
• Thời gian tiền hồ quang (tf): Là khoảng thời gian từ khi dòng điện vượt quá mức cho phép cho đến khi hồ quang bắt đầu xuất hiện. Đây là thời gian để cầu chì kịp thời ngắt mạch trước khi gây hư hỏng nghiêm trọng.
• Thời gian hồ quang (ta): Là thời gian hồ quang tồn tại, từ khi xuất hiện đến khi tắt hẳn. Đây là giai đoạn cầu chì làm việc để ngắt mạch an toàn.
• Thời gian tác động (ttc): Là tổng thời gian bao gồm thời gian tiền hồ quang (tf) và thời gian hồ quang (ta). Thời gian này phản ánh khả năng nhanh chóng ngắt mạch của cầu chì.
• Dòng điện cửa (Gate current): Là dòng điện xác định thời gian tiền hồ quang của cầu chì, ảnh hưởng đến tốc độ phản ứng của cầu chì.

Cầu chì có thể sử dụng nhiều lần được không?

Cầu chì có thể sử dụng nhiều lần tùy vào loại cầu chì bạn đang sử dụng. Trước đây, khi cầu chì bị hỏng do chập điện hoặc quá tải, người sử dụng phải thay cầu chì mới. Tuy nhiên, nhờ vào sự phát triển của khoa học kỹ thuật, hiện nay có những loại cầu chì được cải tiến và thiết kế để tái sử dụng. Những cầu chì này hoạt động tương tự như các aptomat (hay cầu dao tự động), có khả năng tự ngắt khi xảy ra sự cố như chập điện hoặc quá tải, và sau khi sự cố được xử lý, người sử dụng có thể bật lại aptomat để tiếp tục sử dụng mà không cần thay cầu chì mới.

Khi tìm hiểu về hệ thống bảo vệ mạch điện, DMD giúp bạn hiểu rõ cầu chì là gì sẽ giúp người dùng đưa ra lựa chọn phù hợp giữa cầu chì và aptomat. Dù cầu chì có ưu điểm ngắt mạch nhanh chóng, nhưng aptomat lại tiện lợi hơn nhờ khả năng tái sử dụng sau mỗi sự cố. Tùy vào mục đích sử dụng và điều kiện kinh tế, mỗi loại thiết bị đều có vai trò quan trọng trong việc đảm bảo an toàn cho mạch điện.
