Trong các công trình xây dựng, việc quản lý và bảo vệ hệ thống dây cáp điện đóng vai trò vô cùng quan trọng. Để đảm bảo sự an toàn và hiệu quả cho hệ thống dây điện, một giải pháp không thể thiếu chính là thang máng cáp. Vậy thang máng cáp là gì? Cấu tạo và tác dụng của thang máng cáp như thế nào. Hãy cùng DMD tìm hiểu qua bài viết dưới đây.
Thang máng cáp là gì?

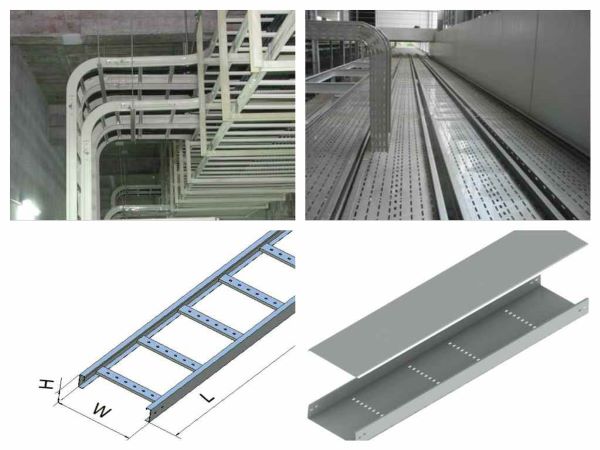

Thang máng cáp (thang máng cáp điện) còn được gọi là “cable ladder” hoặc “ladder type cable tray” trong tiếng Anh. Đây là hệ thống đỡ và lắp đặt các loại dây cáp điện có bọc cách điện. Thang máng cáp là thiết bị quan trọng trong việc lắp đặt và dẫn các cáp điện trong các tòa nhà, nhà máy, chung cư, cao ốc và các công trình khác. Vì vậy, việc sử dụng thang máng cáp trong các công trình điện dân dụng và công nghiệp là rất cần thiết.
Cấu tạo thang máng cáp
Dưới đây là chi tiết về cấu tạo của thang máng cáp giúp bạn hiểu rõ hơn về sản phẩm:
Thang cáp

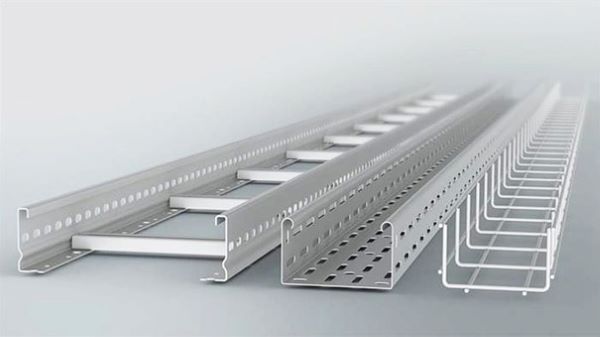

Thang cáp là hệ thống dẫn dùng để lắp đặt dây động lực trong các công trình. Với tính năng chắc chắn và thiết kế thông thoáng, thang cáp giúp tản nhiệt hiệu quả cho hệ thống dây dẫn điện, đảm bảo an toàn và nâng cao hiệu quả vận hành. Thang cáp bao gồm thành thang và các thanh ngang đột lỗ, uốn theo hình chữ U và được hàn chắc chắn với nhau.
- Vật liệu: Các vật liệu chính dùng để sản xuất thang máng cáp bao gồm: nhôm, tôn đen sơn tĩnh điện, tôn mạ kẽm, tôn mạ kẽm nhúng nóng, inox 201 và inox 304.
- Kích thước: Chiều rộng từ 200mm đến 1500mm, chiều cao từ 50mm đến 200mm.
- Độ dày: Từ 0.8mm, 1.0mm, 1.2mm, 1.5mm đến 2.0mm tùy thuộc vào nhu cầu sử dụng của khách hàng.
- Màu sắc: Các màu sắc thường có là ghi, trắng, vàng kem và cam.
- Hệ thống thang cáp bao gồm: Khớp chữ T, khớp chữ L, khớp chữ thập, co lên, co xuống thang cáp.
Ưu điểm
- Kích thước đa dạng: Có thể sản xuất từ nhỏ đến rất lớn, phù hợp cho khối lượng cáp lớn.
- Độ bền cao: Được gia công chắc chắn, khả năng chịu tải lớn, khó bị biến dạng.
- Trọng lượng nhẹ: Nhờ vậy sẽ dễ thi công, lắp đặt.
- Giá thành hợp lý: Giá thành rẻ so với các loại sản phẩm khác cùng loại.
Nhược điểm
- Thời gian sản xuất: Có thể lâu hơn do yêu cầu chế tạo và hàn nối nhiều chi tiết.
- Khả năng bảo vệ cáp: Khả năng bảo vệ cáp khỏi các tác động bên ngoài không cao do kết cấu thông thoáng.
Máng cáp

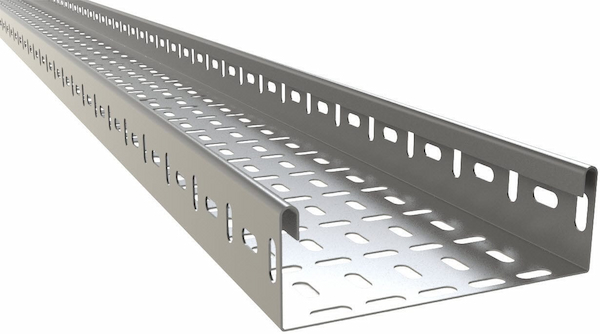

Máng cáp được làm từ tấm tôn liền, được uốn định hình thành hình hộp theo kích thước thiết kế. Nhờ vào thiết kế này, bề mặt sản phẩm trở nên liền mạch, không có mối nối hay mối hàn, giúp tăng tính thẩm mỹ và độ chắc chắn. Máng cáp được sử dụng chủ yếu để lắp đặt các dây và cáp điện, thường là dây tín hiệu hoặc dây lực có tiết diện đường kính nhỏ. Hệ thống máng cáp giúp kéo dây cho các trục nhánh trong các công trình.
- Vật liệu: Tôn cán nguội sơn tĩnh điện, tôn mạ kẽm, inox 201, inox 304, inox 316, tôn mạ kẽm nhúng nóng.
- Chiều dài tiêu chuẩn: 2.5m – 3.0m/cây.
- Kích thước: Chiều rộng từ 50mm đến 800mm, chiều cao từ 40mm đến 200mm.
- Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
- Màu sắc: Cam, trắng, xám hoặc tùy theo yêu cầu khách hàng.
- Hệ thống máng cáp bao gồm: Khớp chữ T, khớp chữ thập, khớp chữ L, co lên, co xuống máng cáp.
Ưu điểm
- Thời gian sản xuất nhanh: Do cấu tạo đơn giản và không có nhiều chi tiết phức tạp.
- Bảo vệ toàn diện: Cáp được đặt kín trong máng, giúp bảo vệ khỏi các tác động bên ngoài và rất thích hợp cho việc đặt ngầm.
Nhược điểm
- Giá thành cao: Do sử dụng nhiều vật liệu, sản phẩm có chi phí sản xuất cao.
- Trọng lượng nặng: Là loại thang máng cáp nặng nhất, đặc biệt ở các kích thước lớn, gây khó khăn trong quá trình thi công và lắp đặt.
Khay cáp
Khay cáp có thiết kế tương tự như máng cáp thông thường nhưng được bổ sung thêm các lỗ đột với mật độ dày đặc. Nhờ vào các lỗ đột này, hệ thống giúp cố định và phân loại dây cáp dễ dàng hơn. Ngoài ra, chúng còn có chức năng thoát nước khi nước lọt vào trong máng và giảm thiểu trọng lượng của sản phẩm, khắc phục được nhược điểm của các loại máng cáp thông thường.
- Vật liệu: Tôn đen sơn tĩnh điện, tôn mạ kẽm, inox 201, inox 304, inox 316, tôn mạ kẽm nhúng nóng.
- Chiều dài tiêu chuẩn: 2.4m, 2.5m, hoặc 3.0m/cây.
- Kích thước: Chiều rộng từ 50mm đến 800mm, chiều cao từ 40mm đến 200mm.
- Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
- Màu sắc: Xám, trắng, cam,…tùy theo màu của vật liệu.
- Hệ thống khay cáp bao gồm: Khớp chữ T, khớp chữ thập, khớp chữ L, co lên, co xuống khay cáp.
Ưu điểm
- Quản lý cáp gọn gàng: Giúp phân loại và cố định dây cáp điện, tạo nên một hệ thống cáp gọn gàng và dễ quản lý.
- Tăng tính thẩm mỹ: Giúp hệ thống cáp trở nên thẩm mỹ hơn.
- Bảo vệ toàn diện: Giữ cho dây cáp an toàn trước các tác động từ môi trường bên ngoài.
Nhược điểm
- Giá thành sản xuất cao: Do yêu cầu về vật liệu và công nghệ gia công, chi phí sản xuất thường cao hơn.
- Thời gian sản xuất lâu: Quá trình gia công chi tiết và chính xác đòi hỏi nhiều thời gian, dẫn đến thời gian sản xuất kéo dài hơn.
Một số loại thang máng cáp thường gặp
Thang máng cáp sơn tĩnh điện
Được chế tạo từ tôn và được sơn tĩnh điện, sản phẩm này thường được lắp đặt trong các công trình trong nhà, giúp bảo vệ cáp điện và tăng tính thẩm mỹ.
Ưu điểm:
- Thẩm mỹ cao với các bề mặt trơn bóng hoặc sần.
- Màu sắc đa dạng để bạn lựa chọn.
- Chi phí hợp lý.
- Thời gian sơn thang máng cáp nhanh, thường thích hợp với các đơn hàng yêu cầu tiến độ gấp.
Nhược điểm:
- Khả năng chống ăn mòn thấp, nên chỉ phù hợp với các sản phẩm sử dụng trong nhà.
- Một số đơn vị sử dụng công nghệ sơn đơn giản để giảm chi phí, điều này có thể ảnh hưởng đến chất lượng và độ bền của lớp sơn.
Thang máng cáp sơn tĩnh điện
Thang máng cáp mạ kẽm nhúng nóng
Được mạ một lớp kẽm dày thông qua quá trình nhúng nóng, giúp sản phẩm có độ bền cao và kết cấu vững chắc. Thích hợp cho các công trình ngoài trời hoặc trong môi trường có tính ăn mòn cao, nơi kim loại dễ bị gỉ sét.
Ưu điểm:
- Độ bền lớp mạ rất cao, không bị bong tróc.
- Chống ăn mòn và cũng chống gỉ sét tốt.
- Bền bỉ kể cả khi thời tiết khắc nghiệt.
Nhược điểm:
- Chi phí cao.
- Bề mặt mạ kẽm sần sùi, không bóng, làm giảm tính thẩm mỹ.
- Thường có một màu sáng bạc, khó lựa chọn.

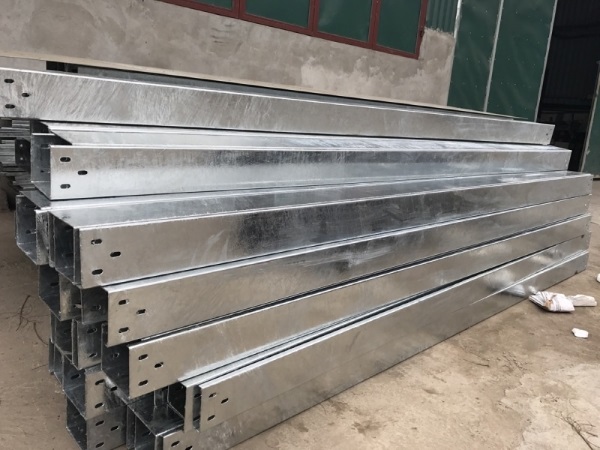

- Thang máng cáp mạ kẽm nhúng nóng
Thang máng cáp mạ kẽm nhúng nóng
Thang máng cáp mạ kẽm điện phân
Được sử dụng trong các công trình ngoài trời hoặc môi trường dễ bị ăn mòn, sản phẩm này cung cấp một lớp bảo vệ chống gỉ và ăn mòn thông qua quá trình mạ kẽm điện phân.
Ưu điểm:
- Chống ăn mòn và cũng chống gỉ sét tốt.
- Bề mặt sáng bóng, thẩm mỹ cao.
- Chi phí thấp.
Nhược điểm:
- Lớp mạ mỏng, dễ bị xước và không bền lâu.
- Chỉ có màu sáng bạc của lớp mạ kẽm.

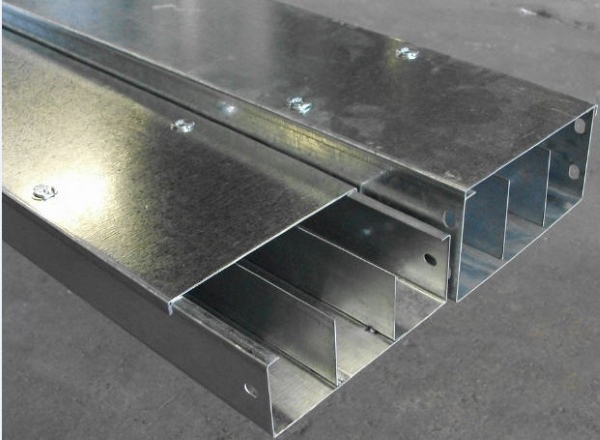

- Thang máng cáp mạ kẽm điện phân
Thang máng cáp mạ kẽm điện phân
Thang máng cáp nhôm tấm
Thang máng cáp nhôm tấm được làm từ vật liệu nhôm có độ sáng bóng cao và khả năng trơ lì, không cần thêm lớp bảo vệ bên ngoài.
Ưu điểm:
- Trọng lượng thang máng cáp nhẹ, dễ dàng khi vận chuyển.
- Thời gian sản xuất nhanh.
Nhược điểm:
- Độ bền kém, dễ biến dạng.
- Dễ bị trầy xước khi thi công.
- Giá thành cao, không phải lựa chọn phổ biến do chi phí cao và độ bền không bằng các vật liệu khác.

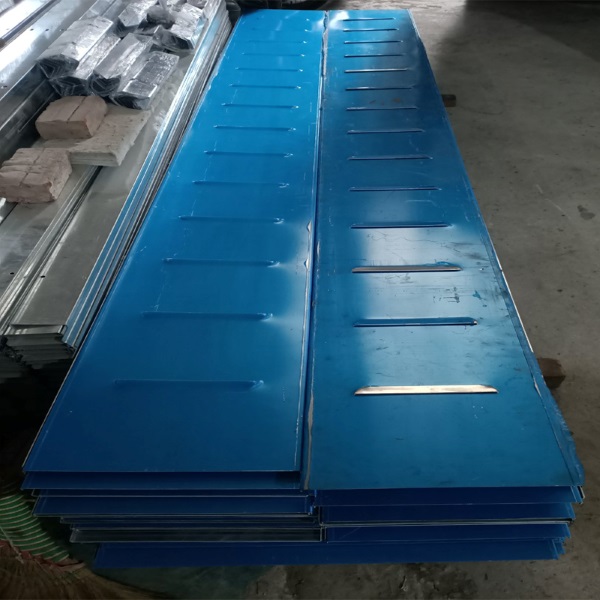

Thang máng cáp nhôm tấm
Thang máng cáp Inox
Thường được sử dụng trong các môi trường đặc biệt, yêu cầu độ bền cao và khả năng chống chịu tốt với các tác động từ môi trường bên ngoài. Sản phẩm này không chỉ có độ bền vượt trội mà còn không bị ảnh hưởng bởi các yếu tố môi trường, đảm bảo an toàn và tuổi thọ cao cho hệ thống cáp.
Ưu điểm:
- Độ bền cao, chịu lực tốt.
- Chống ăn mòn và cũng chống gỉ sét hiệu quả.
- Tuổi thọ lâu dài, bền vững trong môi trường khắc nghiệt.
- Tính thẩm mỹ cao, sáng bóng.
- Khả năng chịu nhiệt tốt.
Nhược điểm:
- Chi phí cao.
- Khó gia công và cần sử dụng dụng cụ chuyên dụng.
- Dễ bị trầy xước khi thi công.
- Thang máng cáp Inox
Thang máng cáp Inox
Thang máng cáp tôn ZAM
Tôn ZAM là hợp kim của thép, kẽm và magie, có khả năng chống ăn mòn vượt trội so với thép mạ kẽm thông thường. Thang máng cáp từ tôn ZAM có các tính chất tương tự như mạ điện phân nhưng có giá thành rẻ hơn nhờ giảm bớt quá trình sơn phủ.
Ưu điểm:
- Chi phí thấp.
- Thời gian sản xuất nhanh.
- Chống ăn mòn và cũng chống gỉ sét hiệu quả.
- Bề mặt sáng bóng, thẩm mỹ cao.
Nhược điểm:
- Lớp mạ mỏng, dễ bị xước.
- Chỉ có màu sáng bạc.

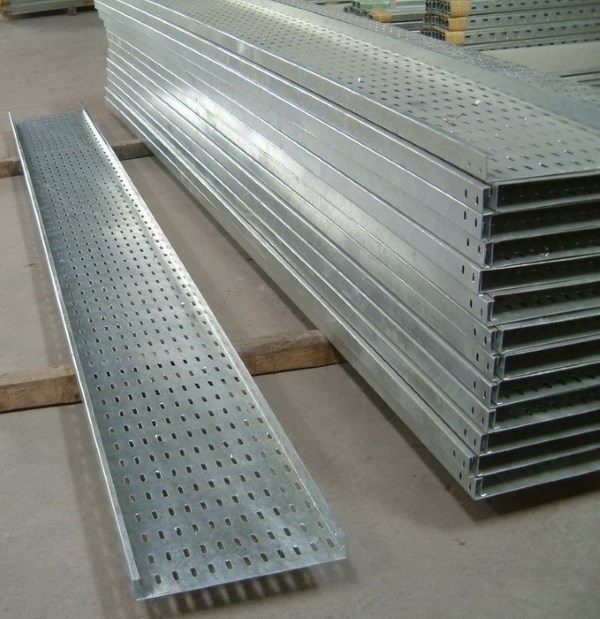

- Thang máng cáp tôn ZAM
Thang máng cáp tôn ZAM
Ứng dụng của thang máng cáp
- Hệ thống thang máng cáp thường được sử dụng để quản lý và bảo vệ hệ thống dây và cáp điện trong các xưởng sản xuất, tòa nhà, chung cư và các công trình xây dựng khác.
- Thang máng cáp rất hiệu quả trong việc lắp đặt và bảo vệ các loại dây cáp phân phối điện hoặc cáp tín hiệu truyền thông.
- Thang máng cáp là giải pháp lý tưởng cho việc quản lý dây cáp trong các dự án xây dựng thương mại và công nghiệp. Chúng đặc biệt hữu ích khi cần thay đổi hoặc cập nhật toàn bộ hệ thống dây điện, vì chúng được thiết kế để chứa và tổ chức hệ thống cáp một cách gọn gàng và hiệu quả.Việc hiểu rõ thang máng cáp là gì và ứng dụng của chúng trong các hệ thống dây cáp là rất quan trọng trong việc đảm bảo an toàn và hiệu quả cho hệ thống điện và truyền thông. Thang máng cáp không chỉ giúp quản lý và bảo vệ các dây cáp một cách tổ chức, mà còn góp phần làm tăng tính thẩm mỹ và kéo dài tuổi thọ của hệ thống. Với các loại thang máng cáp khác nhau như sơn tĩnh điện, mạ kẽm nhúng nóng, mạ kẽm điện phân và inox, bạn có thể chọn giải pháp phù hợp nhất cho từng môi trường và yêu cầu cụ thể của công trình.
