Hệ thống điện là một phần không thể thiếu trong cuộc sống hiện đại, đóng vai trò quan trọng trong việc cung cấp năng lượng cho các hoạt động sinh hoạt, sản xuất và dịch vụ. Việc hiểu rõ về cấu trúc và vận hành của hệ thống điện giúp đảm bảo sự ổn định và hiệu quả trong việc sử dụng năng lượng. Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, việc nâng cao hiệu suất và tính bền vững của hệ thống điện trở nên quan trọng hơn bao giờ hết.
Hệ thống điện là gì?
Căn cứ vào Khoản 22 Điều 3 Thông tư 25/2016/TT-BCT: “Hệ thống điện là hệ thống các trang thiết bị phát điện, lưới điện và các trang thiết bị phụ trợ được liên kết với nhau”.
Các thành phần cơ bản của hệ thống điện
Hệ thống điện bao gồm các thành phần chính như sau:
- Nguồn sản xuất điện: Thường là các nhà máy điện bao gồm nhiệt điện, thủy điện, điện gió, điện mặt trời và nhiều nguồn khác. Chúng chuyển đổi năng lượng từ các nguồn tự nhiên như nhiên liệu hóa thạch, năng lượng mặt trời, gió và nước thành điện năng.
- Hệ thống truyền tải: bao gồm các đường dây điện cao áp và các trạm biến áp, chịu trách nhiệm vận chuyển điện năng từ các nguồn sản xuất đến các khu vực tiêu thụ. Đường dây cao áp giúp giảm thiểu các tổn thất năng lượng gây ra do trở kháng dây dẫn.
- Hệ thống phân phối: Bao gồm các đường dây trung và hạ áp cùng các trạm biến áp phân phối, đưa điện năng đến từng hộ gia đình, cơ sở sản xuất và dịch vụ trong khu vực tiêu dùng.
- Hệ thống điều khiển và giám sát: Trung tâm điều khiển, hệ thống giám sát, hệ thống thông tin liên lạc đảm bảo hoạt động ổn định và hiệu quả của hệ thống điện. Hê thống giúp phát hiện và xử lý kịp thời các sự cố.
- Người tiêu dùng: bao gồm các hộ gia đình, doanh nghiệp, cơ quan chính phủ và các tổ chức khác, sử dụng điện năng cho sản xuất, dịch vụ và sinh hoạt.
Các chế độ của hệ thống điện
Các chế độ trong hệ thống điện có liên quan đến cách thức vận hành, quản lý và điều khiển để đảm bảo cung cấp điện năng một cách an toàn, ổn định và hiệu quả. Dưới đây là một số chế độ của hệ thống điện phổ biến:
- Chế độ cân bằng công suất: Để duy trì sự ổn định của hệ thống, việc cân bằng giữa công suất sản xuất và tiêu thụ là vô cùng quan trọng. Trung tâm điều khiển sẽ giám sát và điều chỉnh công suất của các nhà máy điện sao cho phù hợp với nhu cầu tiêu thụ hiện tại.
- Chế độ điều khiển tần số: Tần số của hệ thống điện (thường là 50 Hz hoặc 60 Hz) phải được giữ ở mức ổn định để đảm bảo hoạt động bình thường của các thiết bị điện. Khi có sự biến động về tải hoặc công suất sản xuất, hệ thống điều khiển tần số sẽ tự động điều chỉnh công suất của các nguồn điện để có thể duy trì tần số ổn định.
- Chế độ điều khiển điện áp: Để đảm bảo an toàn và hiệu quả trong việc truyền tải và sử dụng điện năng, điện áp trong hệ thống cần được kiểm soát và giữ ổn định. Các thiết bị như biến áp tự động và máy biến áp, cùng với các thiết bị điều khiển tự động, giúp điều chỉnh và duy trì điện áp trong phạm vi cho phép.
- Chế độ phối hợp giữa các nguồn điện: Hệ thống điện thường có nhiều nguồn điện khác nhau, với các đặc điểm và công suất sản xuất khác nhau. Việc phối hợp giữa các nguồn điện này giúp tối ưu hóa việc sử dụng các nguồn năng lượng, giảm chi phí và đảm bảo sự ổn định của hệ thống.
- Chế độ khẩn cấp và phục hồi hệ thống: Khi xảy ra sự cố trong hệ thống điện, chế độ khẩn cấp và phục hồi sẽ được kích hoạt. Các biện pháp như cắt tải và sử dụng các nguồn dự phòng được thực hiện để khôi phục hoạt động của hệ thống một cách nhanh chóng và an toàn.
>>>Khám phá ngay: Hệ thống điện động lực là gì? Tìm hiểu vai trò và ứng dụng

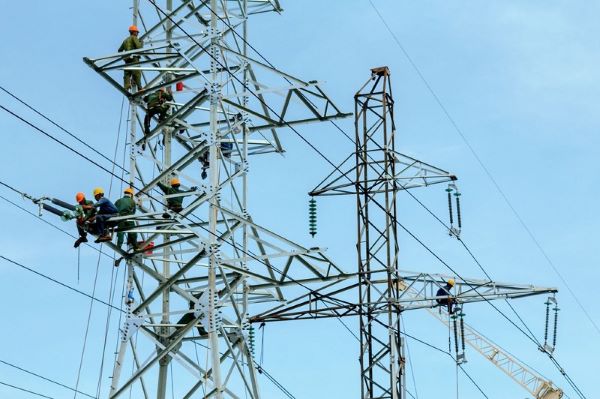

Phân loại hệ thống điện
Hệ thống điện có thể được phân loại dựa vào nhiều tiêu chí khác nhau bao gồm cấp điện áp, phạm vi phục vụ và cấu trúc kết nối, cụ thể như sau:
Dựa trên cấp điện áp
Dựa trên cấp điện áp, hệ thống điện được chia thành 3 loại chính:
- Hệ thống điện cao áp (HV – High Voltage): Có điện áp từ 110 kV trở lên. Hệ thống này thường được sử dụng để truyền tải điện năng từ các nhà máy điện đến các trạm biến áp phân phối lớn.
- Hệ thống điện trung áp (MV – Medium Voltage): Có điện áp trong khoảng từ 1 kV đến 35 kV. Hệ thống trung áp chủ yếu phục vụ việc phân phối điện đến các khu vực tiêu dùng lớn, như các khu công nghiệp, trung tâm thương mại, và các trạm biến áp hạ áp, nơi điện áp được hạ thấp trước khi chuyển đến các thiết bị và hộ gia đình.
- Hệ thống điện hạ áp (LV – Low Voltage): Có điện áp dưới 1 kV. Hệ thống này được sử dụng để phân phối điện năng trực tiếp đến các hộ gia đình, doanh nghiệp nhỏ và các thiết bị điện tiêu dùng.
Dựa trên phạm vi phục vụ
- Hệ thống điện quốc gia: Đây là mạng lưới cơ sở hạ tầng điện toàn diện bao gồm toàn bộ hệ thống truyền tải và phân phối điện năng trên toàn quốc. Nó kết nối các nguồn sản xuất điện với người tiêu dùng ở mọi miền đất nước.
- Hệ thống điện địa phương: Là hệ thống điện phục vụ cho một khu vực địa phương cụ thể. Thông thường, nó bao gồm hệ thống phân phối điện năng và đôi khi cũng có thể bao gồm các nguồn điện tại địa phương.
- Hệ thống điện cục bộ: Là hệ thống điện nhỏ phục vụ cho một khu vực cụ thể, chẳng hạn như một khu công nghiệp hoặc khu dân cư. Hệ thống này thường bao gồm các nguồn điện tại chỗ và hệ thống phân phối điện áp thấp.
Dựa trên cấu trúc kết nối
- Hệ thống điện kết nối lưới (Grid-connected): Là hệ thống điện được liên kết với mạng lưới điện quốc gia hoặc địa phương. Sự kết nối này cho phép trao đổi điện năng linh hoạt giữa các nguồn sản xuất điện và người tiêu dùng.
- Hệ thống điện độc lập (Off-grid): Hệ thống này hoạt động hoàn toàn riêng biệt, không kết nối với mạng lưới điện quốc gia hoặc địa phương. Nó tự sản xuất và phân phối điện năng cho một khu vực hoặc cộng đồng nhỏ, như một ngôi nhà, khu dân cư nhỏ, trạm thông tin hoặc cơ sở sản xuất nhỏ. Hệ thống off-grid thường được sử dụng ở các vùng sâu, vùng xa, nơi việc kết nối với lưới điện chính không khả thi hoặc không kinh tế.
>>>Khám phá ngay: 7+ Các loại hệ thống điện thông minh trong nhà hiện nay
Phân loại mạng điện
Theo tiêu chuẩn điện áp cao thấp và khoảng cách dẫn điện
Hệ thống điện có thể được chia thành hai loại chính:
- Mạng điện khu vực: Đây là hệ thống cung cấp và phân phối điện cho một khu vực rộng lớn. Mạng điện khu vực thường có điện áp cao, khoảng 110kV hoặc 220kV.
- Mạng điện địa phương: Loại này tương tự như mạng điện công nghiệp, thành phố hoặc nông thôn, nhưng chỉ cung cấp điện trong một phạm vi hẹp hơn. Điện áp của mạng điện địa phương thường dao động trong khoảng 6kV, 10kV, 22kV hoặc 35kV.
Theo hình dáng
Trong mạng điện, có hai dạng chính:
- Mạng điện hở: Đây là loại mạng điện mà các hộ tiêu thụ chỉ được cấp điện từ một phía. Mạng lưới này có kiểu vận hành đơn giản, dễ dàng tính toán, nhưng khả năng đảm bảo liên tục trong việc cung cấp điện thấp.
- Mạng điện kín: Với dạng mạng lưới này, các hộ tiêu thụ có thể nhận điện từ ít nhất hai phía. Mặc dù cách tính toán và vận hành phức tạp hơn, nhưng mạng điện kín có ưu điểm là đảm bảo cung cấp điện liên tục và ổn định hơn.
Theo chế độ trung tính của mạng
Loại này sẽ được chia thành hai loại chính như sau:
- Mạng điện 3 pha trung tính cách điện: Đây là loại mạng điện mà dây trung tính được cách điện với đất hoặc nối đất qua cuộn dập hồ quang. Nó còn được gọi là mạng điện có dòng chạm đất nhỏ.
- Mạng điện 3 pha trung tính nối đất trực tiếp: Trong mạng này, dây trung tính được nối đất trực tiếp. Mạng này thường áp dụng cho các hệ thống điện có điện áp từ 22kV, 110kV trở lên.
Theo cấp điện áp
Cấp điện áp trong mạng điện được chia thành ba loại:
- Mạng điện hạ áp: Sử dụng điện áp nhỏ hơn 1kV.
- Mạng điện cao áp: Sử dụng điện áp từ 1kV đến 220kV.
- Mạng điện siêu cao áp: Sử dụng điện áp từ 220kV trở lên.
Hệ thống điện đóng vai trò quan trọng trong việc cung cấp năng lượng cho mọi hoạt động của xã hội từ sinh hoạt hàng ngày đến sản xuất công nghiệp. Bài viết của DMD giúp bạn hiểu rõ các loại mạng điện và cấp điện áp khác nhau giúp chúng ta lựa chọn và vận hành hệ thống điện một cách hiệu quả và an toàn. Chính vì vậy, đầu tư vào hạ tầng và công nghệ trong lĩnh vực này là cần thiết nhằm đảm bảo sự phát triển bền vững và ổn định cho tương lai.
