PLC nghĩa là gì? Đây là một thiết bị thông minh thường xuất hiện trong các hệ thống tự động hóa công nghiệp. Với khả năng lập trình linh hoạt và tích hợp nhiều chức năng, PLC đã trở thành cột mốc quan trọng giúp tối ưu hóa quá trình điều khiển và quản lý sản xuất công nghiệp.
Hệ thống điều khiển PLC là gì?
PLC (viết tắt của Programmable Logic Controller) hay còn gọi là bộ điều khiển logic lập trình hỗ trợ việc triển khai các thuật toán điều khiển logic. Bộ lập trình PLC hoạt động bằng cách tiếp nhận thông tin từ các sự kiện bên ngoài qua cổng vào (input) và thực hiện các hoạt động tương ứng thông qua cổng ra (output). Để hoạt động, PLC quét liên tục các trạng thái của cổng vào và cổng ra. Khi có bất kỳ thay đổi nào từ cổng vào, hệ thống sẽ thực hiện các hành động dựa trên logic chương trình để cập nhật cổng ra theo.
Ngôn ngữ lập trình phổ biến trong lĩnh vực PLC hiện nay bao gồm Ladder, Step Ladder. Tuy nhiên, mỗi nhà sản xuất thường có ngôn ngữ lập trình riêng biệt. Các hãng sản xuất PLC phổ biến bao gồm Siemens, Mitsubishi, Rockwell, INVT, Delta…

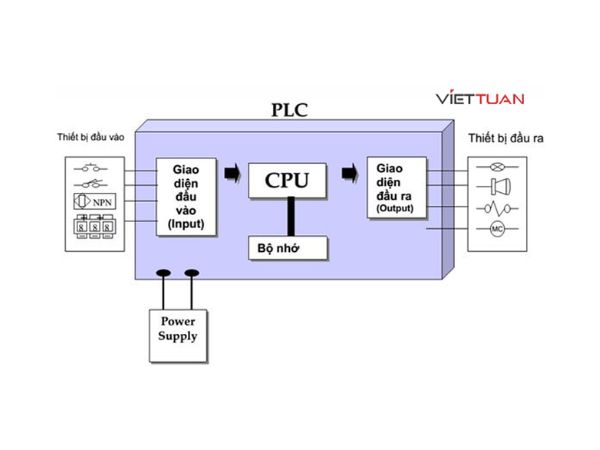

Cấu tạo của PLC
Một hệ thống PLC được cấu tạo từ các thành phần quan trọng sau:
- Bộ nhớ chương trình: Bao gồm RAM, ROM và có thể sử dụng vùng nhớ bên ngoài như EPROM.
- Bộ xử lý trung tâm (CPU): Đây là trái tim của PLC, thực hiện phép tính và xử lý lệnh điều khiển từ chương trình.
- Module đầu vào/đầu ra (I/O): Thường được tích hợp trong PLC, các module I/O nhận tín hiệu đầu vào từ thiết bị ngoại vi và điều khiển thiết bị ra thông qua tín hiệu đầu ra. Để mở rộng số lượng I/O, có thể thêm các module I/O bổ sung.
Ngoài ra, PLC còn bao gồm các thành phần khác như:
- Cổng kết nối với máy tính: Sử dụng các giao diện như RS232, RS422, RS485 để tải chương trình và theo dõi hoạt động của PLC từ máy tính.
- Cổng truyền thông: PLC sẽ tích hợp cổng truyền thông Modbus RTU và có thể hỗ trợ thêm các chuẩn truyền thông như Profibus, Profinet, CANopen, EtherCAT tùy theo hãng và dòng sản phẩm.
Nguyên lý hoạt động của PLC
Vai trò trung tâm của bộ điều khiển CPU trong hệ thống PLC là quyết định đến hiệu suất và khả năng điều khiển của thiết bị. Tốc độ xử lý của CPU trực tiếp ảnh hưởng đến tốc độ hoạt động của PLC, với chương trình được lưu giữ trong bộ nhớ RAM của máy. Để bảo vệ chương trình khỏi mất mát khi có sự cố, PLC thường tích hợp một pin dự phòng.
CPU thực hiện quá trình quét chương trình, tức là kiểm tra và thực thi các lệnh theo thứ tự được xác định trong chương trình. Từng lệnh được kiểm tra tuần tự, với việc đánh giá trạng thái của tín hiệu đầu vào và thực hiện các tác động đối với tín hiệu đầu ra dựa trên logic lập trình. Quá trình này diễn ra liên tục và chính xác với tốc độ cao, đảm bảo việc điều khiển các thiết bị trong hệ thống điện một cách liên tục và chính xác.
Theo cơ chế này đảm bảo PLC có khả năng thực hiện các nhiệm vụ điều khiển logic theo chương trình đã được lập trình sẵn và đáp ứng yêu cầu của quy trình công nghiệp một cách hiệu quả, đồng thời đảm bảo tính liên tục và chính xác trong hoạt động điều khiển.
Ưu điểm và nhược điểm của PLC
Ưu điểm:
- Độ chống nhiễu mạnh mẽ và đáng tin cậy trong môi trường công nghiệp.
- Có khả năng xử lý các thuật toán phức tạp với độ chính xác cao.
- Thiết kế nhỏ gọn, thuận tiện cho việc lắp đặt.
- Thay thế hoàn toàn mạch điều khiển relay thông thường, đáp ứng mọi nhu cầu điều khiển một cách dễ dàng.
- Hỗ trợ các chuẩn mạng truyền thông công nghiệp, tạo cơ hội kết nối và trao đổi dữ liệu giữa các thiết bị trong và ngoài nhà máy, đồng thời đáp ứng tiêu chuẩn công nghiệp 4.0.
Nhược điểm:
- Chi phí đầu tư ban đầu cao: Sản phẩm PLC thường có giá cao hơn so với mạch relay thông thường. Tuy nhiên, thị trường Việt Nam hiện nay đã xuất hiện nhiều hãng PLC từ Đức, Nhật Bản, Mỹ, Trung Quốc… dẫn đến sự cạnh tranh về giá cả.
- Chi phí phần mềm lập trình: Chi phí mua bản quyền phần mềm lập trình thường phụ thuộc vào nhà sản xuất. Hiện nay có 2 loại: hãng cung cấp miễn phí và hãng yêu cầu mua bản quyền.
- Yêu cầu kiến thức về lập trình PLC: Để sử dụng PLC hiệu quả trong việc điều khiển, người dùng cần có kiến thức căn bản về lập trình PLC.

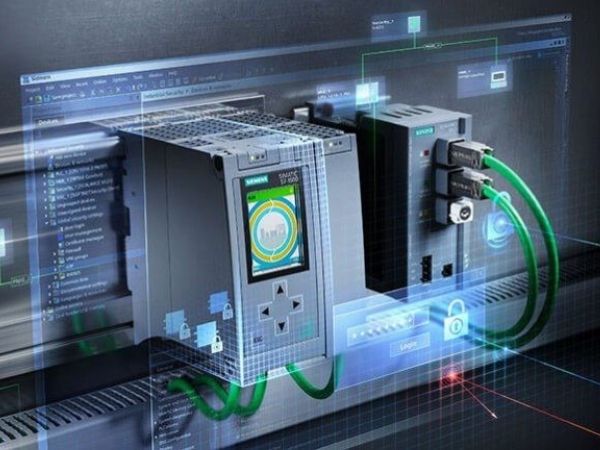

Cách thức điều khiển chính của PLC
PLC không chỉ hỗ trợ quy trình máy móc một cách tự động mà còn kết nối và điều khiển các thông số quan trọng như nhiệt độ, áp suất và lưu lượng một cách chính xác và hiệu quả. Dưới đây là các cách thức điều khiển chính của PLC:
Điều khiển logic:
- Áp dụng tự động và bán tự động cho quy trình máy móc.
- Hỗ trợ chức năng đếm (Counter) và định thời (Timer).
Điều khiển đáp ứng:
- Sử dụng giải thuật điều khiển PID và Logic mờ.
- Điều khiển động cơ Servo và động cơ bước.
- Điều khiển biến tần.
- Điều khiển đáp ứng nhiệt độ, áp suất, lưu lượng…
Mạng truyền thông:
- Kết nối nhiều bộ điều khiển PLC.
- Liên kết bộ điều khiển PLC với hệ thống SCADA.
Vai trò và ứng dụng của PLC
Trong thời đại Cách mạng Công nghiệp 4.0, PLC không chỉ đóng vai trò trong việc điều khiển logic và tốc độ sản xuất mà còn trở thành trung tâm thông tin kết nối và tích hợp trong môi trường công nghiệp hiện đại.
PLC không chỉ giám sát và điều khiển quy trình sản xuất mà còn tích hợp và truyền thông dữ liệu giữa các thiết bị khác nhau, tạo thành một mạng lưới thông tin linh hoạt. Ngoài ra, PLC còn tham gia vào quản lý quy trình, đảm bảo an toàn, kiểm soát chất lượng và thu thập dữ liệu để cải thiện hiệu suất sản xuất.
Ứng dụng của PLC không ngừng mở rộng, bao gồm điều khiển động cơ, kiểm soát nhiệt độ và áp suất, tích hợp IoT và trí tuệ nhân tạo. PLC không chỉ là trí thông minh của hệ thống mà còn là công cụ quan trọng trong việc tối ưu hóa quy trình sản xuất, dự đoán bảo trì và thích ứng linh hoạt theo nhu cầu thị trường.
Một số ứng dụng cụ thể của PLC:
- Máy in: Điều khiển tốc độ, chất lượng in ấn.
- Máy đóng gói: Điều khiển quy trình đóng gói, kiểm tra chất lượng.
- Máy đánh chỉ: Tự động hóa đánh chỉ, tạo hoa văn sản phẩm.
- Máy se sợi: Điều khiển quá trình se sợi, tạo vải chất lượng.
- Máy chế biến thực phẩm: Điều khiển quy trình chế biến, đóng gói.
- Máy cắt tốc độ cao: Đảm bảo độ chính xác trong cắt kim loại, giấy.
Sự khác nhau giữa PLC và các loại điều khiển khác
Trong thời đại hiện nay, việc sử dụng bộ điều khiển lập trình PLC đang ngày càng thay thế các hệ thống điều khiển truyền thống dựa trên relay và contactor.
| Hệ thống điều khiển PLC | Hệ thống điều khiển khác |
|
|
>>>Khám phá ngay: Hệ thống mes là gì? Tìm hiểu về nguyên lý hoạt động
Một số lưu ý khi lựa chọn PLC
Việc lựa chọn PLC phù hợp luôn là mối quan tâm hàng đầu của nhiều doanh nghiệp khi thay thế hoặc mới lắp đặt. Dưới đây là các gợi ý quan trọng dành cho các doanh nghiệp:
Mục đích sử dụng:
- Khi mua thiết bị thay thế hoặc dự phòng, tập trung vào thông số của PLC cũ.
- Đối với PLC dự phòng, sao chép chương trình từ thiết bị cũ, tích hợp vào hệ thống máy trước khi sử dụng.
Hệ thống:
- Xác định số lượng ngõ ra, ngõ vào để chọn CPU và module mở rộng phù hợp.
- Đối với hệ thống kết nối với HMI, chọn PLC hỗ trợ mở rộng truyền thông và bộ nhớ dung lượng phù hợp.
Yêu cầu điện:
- Cân nhắc công suất tới, điện áp vào và ra, dòng điện cho hệ thống.
Tốc độ hoạt động:
- Đặt câu hỏi về tốc độ hoạt động của PLC:
- Hệ thống hoạt động nhanh như thế nào?
- Cần phát hiện hoạt động hoặc “mốc thời gian” không?
- Thời gian hành động nhanh nhất cần xảy ra khi nào?
Giao diện điều khiển:
- Giao diện người vận hành quan trọng để truyền thông tin và nhập dữ liệu.
- Giao diện truyền thống với nút bấm, đèn LED, màn hình số.
- Giao diện điện tử hiển thị thông tin trạng thái máy và cung cấp cảnh báo.
PLC – Programmable Logic Controller – đã và đang khẳng định vị thế là “bộ não” thông minh cho tự động hóa công nghiệp, góp phần thúc đẩy cuộc cách mạng công nghiệp 4.0. DMD hy vọng bài viết này đã cung cấp cho bạn những kiến thức cơ bản về PLC là gì và vai trò quan trọng của PLC trong cuộc sống hiện nay.
