Trong quá trình vận hành thiết bị điện tử, nguy cơ rò rỉ điện luôn tiềm ẩn, đe dọa đến sự an toàn và hiệu suất công việc. Việc ứng dụng hệ thống báo rò điện và mất tiếp địa thông minh sẽ giúp ngăn ngừa hiệu quả các sự cố có thể xảy ra. Hãy cùng DMD tìm hiểu chi tiết về giải pháp thông minh này qua bài viết dưới đây!
Hệ thống báo động rò điện và cảnh báo mất tiếp địa là gì?
Hệ thống báo động rò điện và cảnh báo mất tiếp địa thông minh là một hệ thống tự động có chức năng phát hiện sự cố liên quan đến rò rỉ điện (các hiện tượng như phóng điện, nhiễm điện, và mất tiếp địa,…) tại từng thiết bị, máy móc, hoặc tủ điện trong các nhà máy, nhà xưởng,… Khi xuất hiện dấu hiệu bất thường, hệ thống sẽ ngay lập tức kích hoạt các cảnh báo bằng âm thanh, đèn báo, hoặc gửi thông báo qua thiết bị từ xa để người quản lý xử lý kịp thời.
Hệ thống này ngày càng được ứng dụng rộng rãi trong các công trình lớn vì khả năng bảo đảm an toàn cho con người, tài sản, và duy trì ổn định cho hệ thống điện. Hơn nữa, các dòng điện rò rỉ còn gây lãng phí năng lượng, điện năng tiêu hao nhưng không được truyền tới thiết bị, dẫn đến chi phí điện thất thoát đáng kể.
Cấu tạo hệ thống báo động điện rò rỉ và cảnh báo mất tiếp địa
Để nắm rõ cách thức hoạt động của hệ thống, trước hết cần tìm hiểu cấu trúc cụ thể của hệ thống này. Hệ thống báo động rò điện và cảnh báo mất tiếp địa thông minh bao gồm ba thành phần chủ chốt: bộ điều khiển vùng, thiết bị báo động rò điện và bộ điều khiển trung tâm.

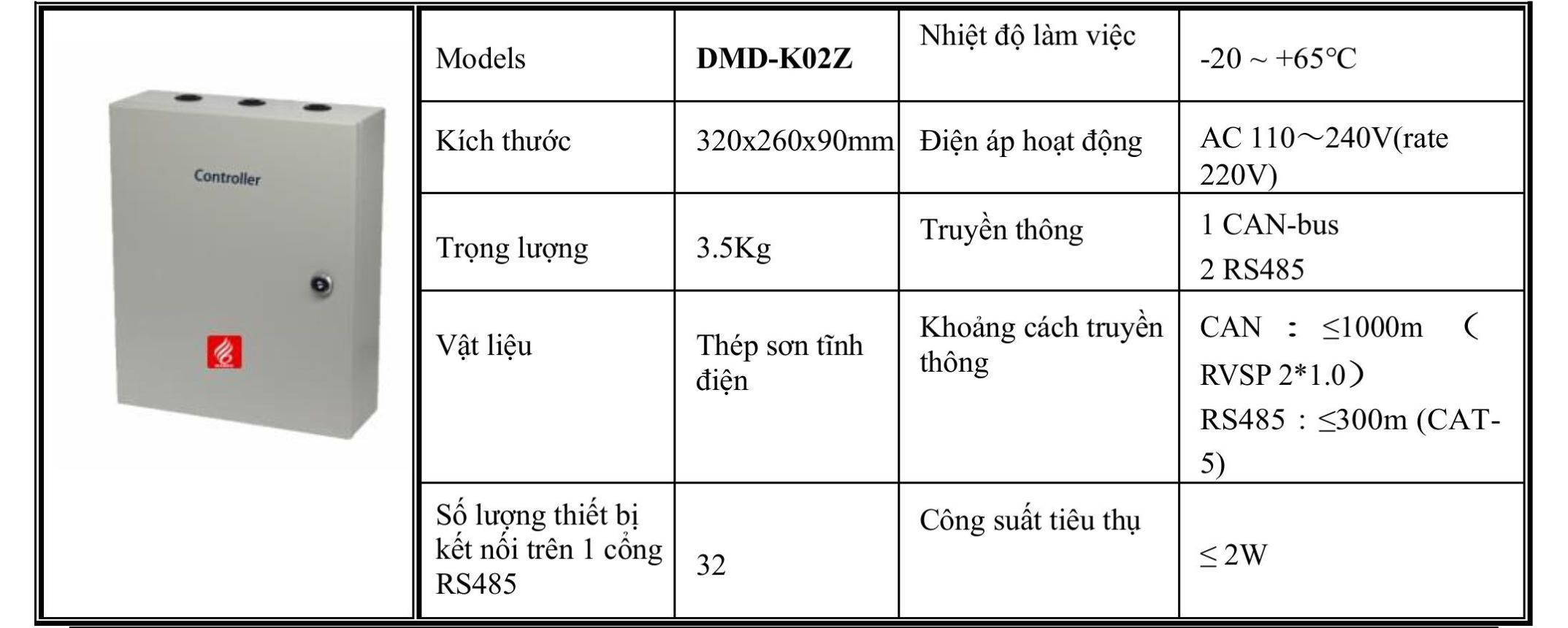

Bộ điều khiển vùng (Zone Controller)
Bộ điều khiển vùng phát hiện trạng thái cảnh báo được kết nối và truyền tải thông tin lên bộ điều khiển trung tâm. Có 2 cổng RS485 và mỗi cổng kết nối tối đa 30 thiết bị cảnh báo trong một bộ điều khiển vùng. Bộ điều khiển vùng được sử dụng để kết nối bộ điều khiển trung tâm phía trên và thiết bị cảnh báo rò điện.., sử dụng cơ chế kết hợp giao tiếp bus RS485, CAN để đảm bảo sự ổn định của giao tiếp, mở rộng công suất hệ thống và thực hiện quản lý nhóm.

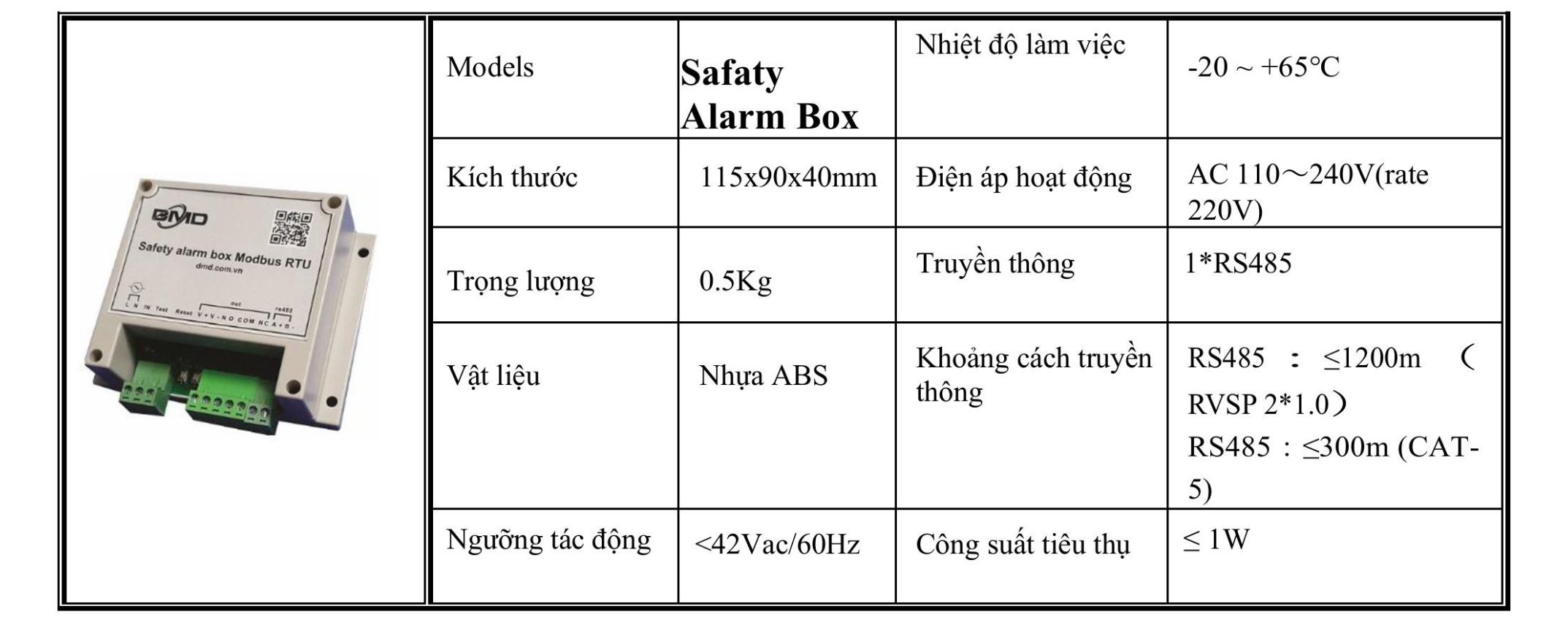

Thiết bị báo động rò điện (Safety Alarm Box Modbus RTU)
Thiết bị có khả năng phát hiện rò điện (phóng điện, nhiễm điện, mất tiếp địa..), bảo vệ con người khỏi các tai nạn do điện. Với ngưỡng tác động thấp 42VAC theo Tiêu chuẩn quốc gia TCVN 5699-1:2010, thiết bị đảm bảo hoạt động chính xác trong cả những môi trường khắc nghiệt.

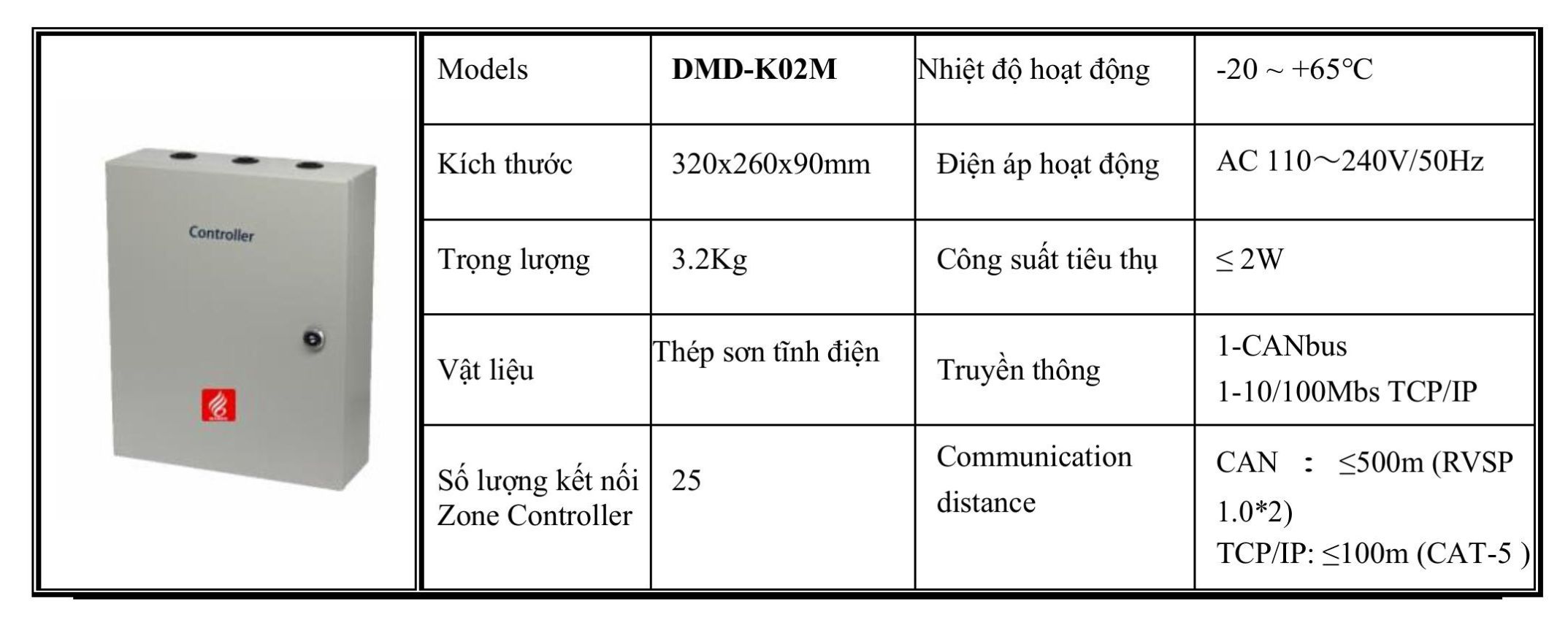

Main Controller ( Bộ điều khiển trung tâm)
Bộ điều khiển trung tâm là cốt lõi của toàn bộ hệ thống, thu thập tất cả trạng thái cảnh báo của mỗi thiết bị cảnh báo rò điện và xử lý dữ liệu theo thời gian thực. Tích hợp bộ xử lý ARM 32-bit tiên tiến, hệ thống có thể hoạt động ngoại tuyến một cách ổn định. Thông thường sẽ có tối đa 25 bộ điều khiển vùng được kết nối đến bộ điều khiển trung tâm.
Nguyên lý hoạt động thiết bị báo động rò rỉ điện
Khi có tín hiệu rò điện, đèn và còi báo trên từng thiết bị sẽ được kích hoạt thông qua thiết bị báo động rò điện (Safety Alarm Box – SAB). Bộ điều khiển khu vực (DMD-K02Z) kết nối với các thiết bị SAB sẽ nhận thông tin từ tất cả các Safety Alarm Box, sau đó truyền dữ liệu đến Bộ điều khiển trung tâm (DMD-K02M). Tại đây, dữ liệu được xử lý và thông tin về các thiết bị gặp sự cố rò điện sẽ được hiển thị trên phần mềm quản lý.
Đồng thời, tín hiệu cảnh báo (đèn và còi) tại phòng trung tâm sẽ được kích hoạt, giúp kỹ thuật viên kịp thời nhận diện và xử lý sự cố. Bên cạnh đó, hệ thống tự động ghi lại lịch sử cảnh báo rò điện trong cơ sở dữ liệu, cho phép người dùng kiểm tra tình trạng rò điện theo thời gian thực, cũng như xem thống kê hàng ngày, hàng tháng, và hàng năm về các thiết bị gặp sự cố. Hệ thống này có khả năng quản lý đồng thời lên đến 1.500 thiết bị.
Lợi ích hệ thống báo động rò điện và cảnh báo mất tiếp địa thông minh
Việc trang bị hệ thống báo động rò điện và cảnh báo mất tiếp địa thông minh là rất cần thiết vì:
- Đảm bảo an toàn: Rò điện có thể dẫn đến các tai nạn điện nghiêm trọng, gây nguy hiểm đến tính mạng con người và làm hư hỏng tài sản. Hệ thống giúp ngăn ngừa sớm các nguy cơ tiềm ẩn, an toàn cho người sử dụng.
- Ngăn ngừa nguy cơ cháy nổ: Hệ thống thông minh có thể phát hiện và cảnh báo ngay lập tức, ngăn chặn kịp thời các sự cố dẫn đến hỏa hoạn.
- Ổn định cho hệ thống điện: Khi xảy ra mất tiếp địa hoặc rò điện, hệ thống điện có thể bị gián đoạn, ảnh hưởng đến các thiết bị và hoạt động trong công trình. Hệ thống giám sát và cảnh báo giúp đảm bảo nguồn điện luôn ổn định.
- Tiết kiệm chi phí bảo trì và sửa chữa: Việc phát hiện sự cố từ sớm giúp giảm thiểu chi phí sửa chữa lớn do rò điện hoặc mất tiếp địa kéo dài, đồng thời kéo dài tuổi thọ cho các thiết bị điện.
- Tuân thủ quy định pháp luật: Nhiều quốc gia yêu cầu các công trình phải trang bị hệ thống giám sát rò điện và tiếp địa. Trang bị hệ thống này giúp các doanh nghiệp tuân thủ pháp luật và các quy chuẩn an toàn cần thiết.
- Tăng cường uy tín: Đối với các công trình lớn như bệnh viện, trường học, nhà máy,…; việc sử dụng bộ đảm bảo an toàn điện nâng cao uy tín và hình ảnh của công ty, tổ chức quản lý công trình.
>>>Khám phá ngay: hệ thống giám sát tốc độ phương tiện xe hiện đại
Ứng dụng thiết bị báo động rò rỉ điện trong đa lĩnh vực
Hệ thống báo động rò điện và cảnh báo mất tiếp địa thông minh đóng vai trò quan trọng trong việc ngăn ngừa rủi ro về điện gây hại đến tính mạng và tài sản. Hệ thống này có thể ứng dụng trong đa ngành, đa lĩnh vực như:
- Ngành xây dựng và công nghiệp nặng: Bảo vệ công nhân khi làm việc trong môi trường có nguy cơ cao như các công trình xây dựng, khu vực công nghiệp.
- Y tế: Đảm bảo an toàn cho bệnh nhân và thiết bị trong môi trường y tế với các thiết bị nhạy cảm như máy x-quang, máy châm cứu điện.
- Cơ sở giáo dục: Bảo vệ học sinh và giáo viên, đặc biệt trong các phòng thí nghiệm, khi tiến hành các thí nghiệm liên quan đến điện.
- Công nghiệp điện tử: Đảm bảo an toàn cho kỹ thuật viên và các nhà sản xuất trong quá trình lắp ráp, sửa chữa thiết bị.
- Ngành dầu khí và hóa chất: Giảm thiểu nguy cơ tiếp xúc với điện trong môi trường làm việc nguy hiểm.
- Sản xuất và gia công: Bắt buộc sử dụng thiết bị chống rò điện để bảo vệ người lao động trong nhà máy và xưởng.
- Xăng dầu và năng lượng: Đảm bảo an toàn cho nhân viên trong các cơ sở xăng dầu, nhà máy nhiệt điện, và các nguồn năng lượng khác.
Địa chỉ cung cấp giải pháp hệ thống báo động rò điện thông minh
Hiện nay, thị trường có nhiều đơn vị cung cấp và lắp đặt hệ thống báo động rò điện cho khách hàng có nhu cầu. Trong số đó, DMD là đơn vị được đánh giá cao với kinh nghiệm hơn 10 năm trong lĩnh vực giải pháp tự động hóa. DMD cam kết cung cấp hệ thống báo động chất lượng cao, nhập khẩu trực tiếp và được chuyên gia kiểm định kỹ lưỡng trước khi lắp đặt.
Công ty còn thường xuyên cập nhật công nghệ tiên tiến nhằm đáp ứng các yêu cầu đa dạng của khách hàng. Đội ngũ kỹ thuật viên 24/7 của DMD luôn sẵn sàng hỗ trợ khi khách hàng có nhu cầu. Đặc biệt, dịch vụ của DMD từ lắp đặt hệ thống báo động rò điện đến các giải pháp khác như hệ thống cảnh báo tốc độ, kiểm soát xe ra vào,… đều có mức giá cạnh tranh, phù hợp với mọi quy mô kinh doanh.
Với hệ thống báo động rò điện và cảnh báo mất tiếp địa thông minh, doanh nghiệp có thể đảm bảo hoạt động sản xuất an toàn, ổn định và giảm thiểu tối đa các rủi ro về điện. Nếu quý khách có nhu cầu lắp đặt hệ thống cảnh báo, hãy liên hệ ngay với DMD để được tư vấn giải pháp phù hợp ngân sách của mình nhé!
