Khi làm việc với các mạch điện tử, việc nắm rõ các thông số kỹ thuật của linh kiện là điều vô cùng quan trọng. Trong số đó, tụ điện đóng một vai trò chủ chốt, ảnh hưởng trực tiếp đến hiệu suất của mạch. Một trong những kỹ năng cơ bản nhưng thiết yếu mà mọi kỹ sư điện tử đều cần nắm vững là cách đo tụ điện. Việc đo tụ điện không chỉ giúp xác định giá trị điện dung mà còn giúp phát hiện các vấn đề như tụ điện bị hỏng hay suy giảm hiệu suất. Bài viết này sẽ hướng dẫn bạn chi tiết cách đo tụ điện một cách chính xác, từ các công cụ cần thiết cho đến phương pháp thực hiện.
Tại sao phải đo và kiểm tra tụ điện?
Kiểm tra tụ điện là một công việc cần thiết và hữu ích, giúp theo dõi sự thay đổi của giá trị điện dung. Bằng nhiều phương pháp khác nhau, chúng ta có thể xác định liệu hệ thống mạch điện công nghiệp bên trong có đang hoạt động ổn định hay không. Việc phát hiện kịp thời các tụ điện hư hỏng không chỉ giúp khắc phục sự cố mà còn giảm nguy cơ cháy nổ và hạn chế các chi phí phát sinh. Do đó, việc kiểm tra tụ điện thường xuyên là rất quan trọng để đảm bảo thiết bị hoạt động bình thường, đồng thời vệ sinh và làm sạch để giảm tiếng ồn và kéo dài tuổi thọ cho thiết bị và dây dẫn điện.
Cách kiểm tra thiết bị đo tụ điện phổ biến
Dưới đây là cách để kiểm tra thiết bị đo tụ điện và các bước đo chi tiết:

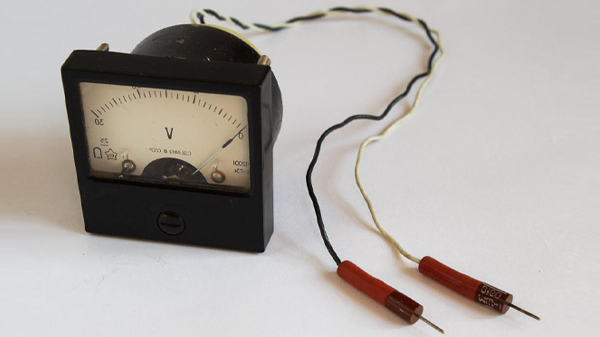

Sử dụng vôn kế đơn giản
Vôn kế là một phương pháp kiểm tra tụ điện khác mà các kỹ sư điện khuyên dùng. Phương pháp này yêu cầu theo dõi nhanh chóng vì điện trường trong tụ sẽ nhanh chóng bị xả, bạn nên thực hiện theo các bước sau:
- Tách rời tụ điện khỏi mạch.
- Xem giá trị điện áp được ghi trên mặt tụ điện.
- Sạc điện cho tụ điện bằng một dòng điện có áp thấp hơn điện áp ghi trên trong vài giây.
- Điều chỉnh thang đo trên vôn kế, gắn cực dương của tụ điện cũng như dây dương của máy đo, cực âm nối với âm.
- Ngay lập tức chú ý đến điện áp ban đầu hiển thị trên vôn kế. Nếu giá trị này gần với điện áp bạn cấp cho tụ điện, linh kiện của bạn vẫn hoạt động tốt. Ngược lại, nếu con số thấp hơn, tụ điện đã hỏng.
Sử dụng đồng hồ vạn năng

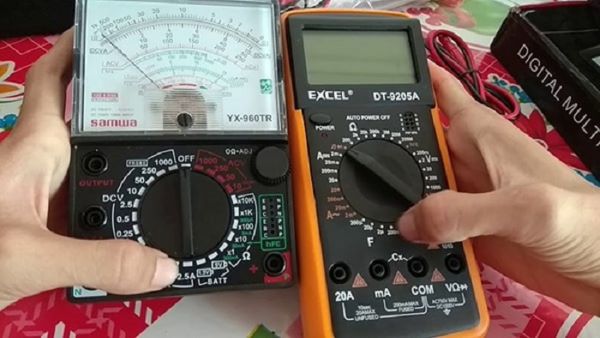

Sử dụng đồng hồ vạn năng để kiểm tra tụ điện là một phương pháp đơn giản và hiệu quả. Đồng hồ vạn năng là một thiết bị đo lường điện tử dùng để đo điện áp, dòng điện và điện trở. Để kiểm tra tụ điện sống hay chết, hãy làm theo các bước sau:
- Chuẩn bị: Đảm bảo tụ điện đã được xả điện hoàn toàn để tránh nguy cơ giật điện. Bạn có thể xả tụ điện bằng cách nối hai đầu cực của tụ điện qua một điện trở trong vài giây.
- Cài đặt đồng hồ vạn năng: Bật đồng hồ vạn năng và điều chỉnh thang đo ở chế độ 1K (1 kilo-ohm) hoặc một chế độ đo điện trở tương đương.
- Đo tụ điện: Chạm que đo màu đen (âm) vào một đầu của tụ điện. Chạm que đo màu đỏ (dương) vào đầu còn lại của tụ điện. Quan sát dãy số hiển thị trên màn hình đồng hồ.
- Đổi vị trí que đo: Đổi vị trí que đo bằng cách chạm que đo màu đỏ vào đầu tụ điện mà que đen vừa chạm và ngược lại. Tiếp tục quan sát dãy số hiển thị trên màn hình đồng hồ.
- Đánh giá kết quả: Nếu sau vài giây, màn hình hiển thị chuyển sang Open Line (OL), nghĩa là tụ điện còn tốt. Nếu không có sự thay đổi nào và không hiển thị Open Line (OL), tụ điện đã bị hỏng.
Sử dụng máy hiện sóng và máy phát xung kiểm tra tụ
Để thực hiện bài kiểm tra này, bạn cần chuẩn bị một máy hiện sóng hai kênh, một máy phát xung hai kênh, tụ điện cần kiểm tra và một điện trở.
- Sử dụng cáp BNC-BNC để kết nối máy phát xung với máy hiện sóng.
- Đặt máy phát xung ở chế độ sóng vuông với tần số mà bạn muốn kiểm tra.
- Kết nối dây kẹp cá sấu từ kênh 2 của máy phát xung đến R-C.
- Kết nối kênh còn lại của máy hiện sóng đến R-C.
- Cẩn thận phân cực bằng cách kết nối nối đất của hai thiết bị với nhau và với dây dẫn âm của tụ điện nếu nó có phân cực.
- Tín hiệu sẽ hiển thị trên máy hiện sóng, điều chỉnh độ phân giải dọc để đọc tín hiệu.
- Điều chỉnh tín hiệu của máy phát xung cho đến khi tụ điện sạc đầy và gần đạt đến mức cao của sóng vuông. Nếu tần số quá thấp, tụ điện sẽ hoàn tất quá trình sạc; nếu tần số quá cao, tụ điện sẽ không sạc đầy.
Sử dụng nhíp đo LCR đo tụ điện dán
Nhíp đo LCR là một công cụ đo lường điện tử chuyên dụng, được thiết kế để đo những thông số của linh kiện điện tử như cuộn cảm (L), tụ điện (C) và điện trở (R). Đây là một dạng máy đo đa chức năng kết hợp giữa đồng hồ đo điện tử và nhíp kẹp, giúp người dùng dễ dàng đo đạc các linh kiện điện tử nhỏ gọn, đặc biệt là các linh kiện dán trên bảng mạch (SMD).
Để đo tụ điện dán bằng nhíp đo LCR, bạn có thể làm theo các bước sau:
- Bước 1: Chuẩn bị nhíp đo LCR và tụ điện dán cần đo.
- Bước 2: Bật nhíp đo LCR và chọn chế độ đo tụ điện (Capacitance).
- Bước 3: Dùng nhíp đo kẹp lấy hai chân của tụ điện dán. Đảm bảo tiếp xúc tốt để có kết quả chính xác.
- Bước 4: Đọc giá trị trên màn hình hiển thị của nhíp đo LCR. Giá trị này sẽ cho biết điện dung của tụ điện.
- Bước 5: Nếu cần, bạn có thể so sánh giá trị đo được với giá trị danh định của tụ điện để kiểm tra xem tụ điện có hoạt động đúng như mong đợi hay không.
Cách xả tụ điện an toàn
Tụ điện có chức năng tích trữ điện tích. Vì vậy, việc kiểm tra tụ điện chưa xả hoàn toàn có thể gây cháy nổ, đặc biệt là với những tụ điện có dung lượng lớn, gây ra những tai nạn nghiêm trọng. Dưới đây là những cách xả tụ điện an toàn bạn có thể tham khảo:
- Sử dụng bóng đèn tròn 120V: Chạm hai chân bóng đèn vào hai chân của tụ điện để xả tụ một cách an toàn.
- Sử dụng điện trở: Chọn điện trở có giá trị lớn hơn giá trị của tụ điện (có thể lớn hơn nhiều). Hàn hai đầu điện trở với hai dây dẫn, sau đó chập hai dây này vào hai chân của tụ để xả điện. Bạn cũng có thể dùng hai đầu kẹp cá sấu để kẹp trực tiếp vào chân tụ. Quấn băng keo cách nhiệt xung quanh điện trở để tránh bỏng do nhiệt độ tăng cao khi xả tụ.
- Sử dụng tua vít: Đối với những tụ đã xả gần hết, còn lại điện áp dưới 100V, bạn có thể dùng tua vít để xả tụ. Chạm đồng thời tua vít vào hai đầu của tụ, nhấp vài lần đến khi không thấy tia lửa điện nghĩa là tụ đã được xả. Lưu ý, nên chọn loại tua vít có tay cầm bằng nhựa dày để cách điện.
>>>Xem ngay: Công thức của tụ điện hiện nay
Một số thiết bị đo tụ điện phổ biến năm 2024
Dưới đây là một số thiết bị đo tụ điện phổ biến nhất mà bạn cần lưu ý và sử dụng đúng cách:
Loại đồng hồ vạn năng
Đồng hồ vạn năng còn gọi là đồng hồ VOM hay vạn năng kế, là thiết bị đo đa chức năng. Các phép đo cơ bản của nó bao gồm đo cường độ dòng điện, điện áp và điện trở. Các loại hiện đại hơn còn có thể đo tần số, điện dung, kiểm tra diode và đo thông mạch. Thiết bị này phổ biến trong nhiều lĩnh vực điện và điện tử.
Đồng hồ vạn năng có hai loại chính:
- Đồng hồ vạn năng kim: Sử dụng Gavanô kế để thực hiện các phép đo cơ bản. Kết quả đo hiển thị bằng kim chỉ trên thước đo hình cung và không cần nguồn điện nuôi. Loại này phù hợp cho các công việc đơn giản và có giá thành rẻ.
- Đồng hồ vạn năng điện tử: Còn gọi là đồng hồ vạn năng số, sử dụng các linh kiện điện tử chủ động và cần pin để hoạt động. Thiết bị này đo nhanh, chính xác và hiển thị kết quả trên màn hình kỹ thuật số, giúp theo dõi dễ dàng. Đây là loại phổ biến và được ưa chuộng.
Loại Ampe kìm

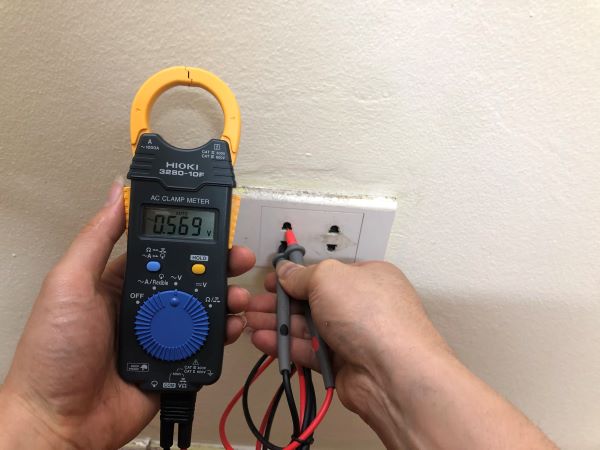

Ampe kìm là một thiết bị đo điện cầm tay được sử dụng rộng rãi. Nó cho phép đo dòng điện trực tiếp trên dây dẫn mà không cần ngắt mạch hoặc nguồn điện. Chức năng chính của ampe kìm bao gồm đo điện áp, dòng điện, dòng rò và điện trở, với khả năng đo dòng điện cực đại lên tới 2000A và độ chính xác cao. Một số loại ampe kìm cải tiến còn có thêm chức năng đo tần số, nhiệt độ và kiểm tra dẫn điện.
Ampe kìm có nhiều loại, được phân chia như sau:
- Theo cơ chế hiển thị: Ampe kìm chỉ thị kim và ampe kìm hiển thị số.
- Dựa theo tín hiệu đo: Ampe kìm xoay chiều AC, ampe kìm DC và ampe kìm AC/DC.
- Dựa theo cách đo: Ampe kìm hàm kẹp và ampe kìm sử dụng que đo.
>>>Khám phá: Dung kháng của tụ điện: Công thức tính và ví dụ cụ thể
Loại máy đo điện trở đất

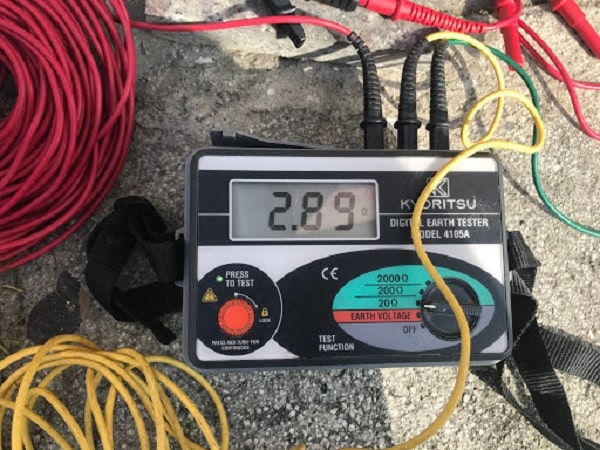

Máy đo điện trở đất (Earth Resistance Tester) là thiết bị chuyên dùng để kiểm tra và xác định giá trị điện trở tiếp đất của hệ thống điện cực nối đất hoặc điện cực tiếp địa bằng phương pháp đo 3 cực (3 Pole). Phương pháp này sử dụng dòng xoay chiều tần số thấp gọi là te rô mét. Ngoài chức năng đo điện trở, nhiều thiết bị đo điện trở đất còn có các chức năng như một đồng hồ vạn năng thông thường. Nhờ thiết kế tiện lợi và khả năng đo đa dạng, máy đo điện trở đất được sử dụng rộng rãi trong các hệ thống nối đất an toàn, hệ thống nối đất của các tòa nhà và hệ thống chống sét.
Loại đồng hồ Megomet
Đồng hồ Megomet hay đồng hồ đo điện trở cách điện là thiết bị đặc biệt dùng để đo điện trở ohm. Nó sử dụng dòng điện áp DC giá trị cao để đo điện trở, khả năng cách điện và kiểm tra rò rỉ điện. Đồng hồ Megomet còn có chức năng kiểm tra nguy cơ bị điện giật và chập cháy.
Sản phẩm này được ứng dụng rộng rãi trong việc kiểm tra tình trạng cách điện của dây dẫn, cuộn dây, giữa dây dẫn và vỏ máy, máy biến áp và khả năng cách điện của các vật liệu chế tạo, lắp đặt và sản xuất.
Loại máy hiện sóng
Máy hiện sóng hay oscilloscope là một thiết bị đo điện quan trọng trong nghiên cứu, đo lường và sửa chữa các thiết bị điện, điện tử và viễn thông. Hiện nay, máy hiện sóng được chia thành hai loại chính: máy hiện sóng số và máy hiện sóng tương tự.
Máy hiện sóng tương tự hoạt động bằng cách sử dụng điện áp để di chuyển dòng electron ngang qua màn hình thiết bị. Trong khi đó, máy hiện sóng số lấy mẫu dạng sóng và sử dụng bộ chuyển đổi (A/D) để chuyển điện áp đo được thành thông tin số. Những thông tin số này sau đó sẽ được tái cấu trúc thành dạng sóng trên màn hình.
Việc nắm vững cách đo tụ điện là rất quan trọng để đảm bảo hiệu suất tối ưu cho các mạch điện tử. DMD giúp bạn qua việc sử dụng đúng công cụ và kỹ thuật đo lường, bạn có thể dễ dàng xác định tình trạng và giá trị của tụ điện, từ đó phát hiện và khắc phục các vấn đề kịp thời.
